1、多量程，多種信號輸出可選

　　2、高精度、SS304不銹鋼殼體結構

　　3、采用316L不銹鋼隔離膜片，耐腐蝕

　　4、抗干擾強，長期穩定性好

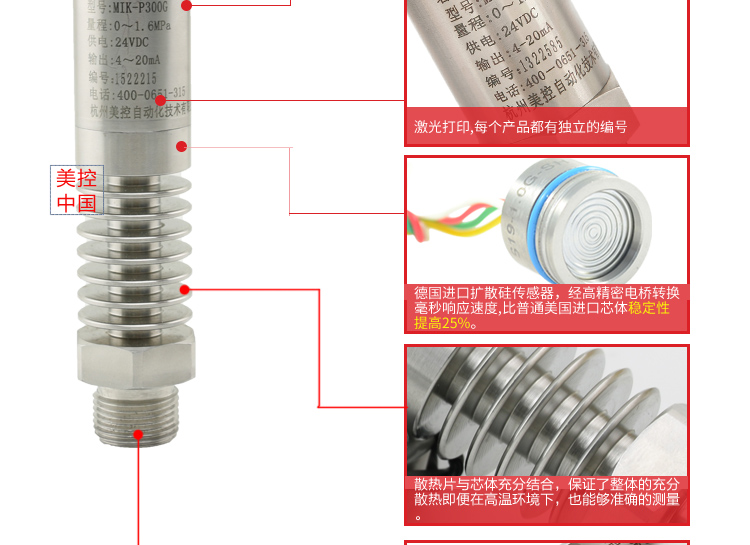

　　5、外形結構多樣化，激光標簽打印

　　6、微型放大器，電壓、電流、頻率信號輸出

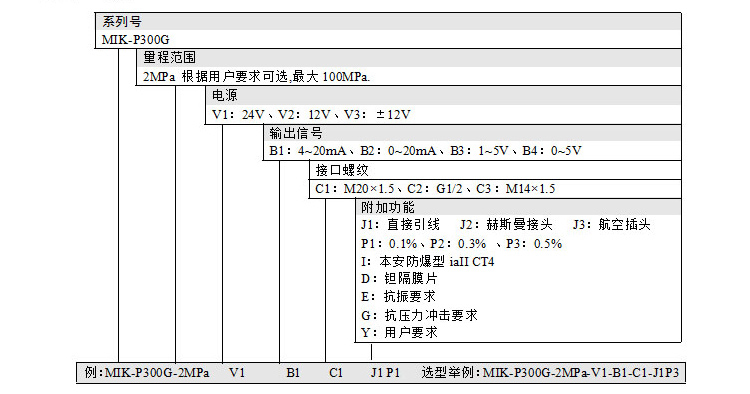

　　產品型號：MIK-P300G

　　量程范圍：-0.1-100 Mpa

　　電源：24VDC;

　　輸出：4～20mA(1-5v、0-5v、0-10v可選);

　　精度：0.5% F.S;

　　補償溫度：-10-70℃

　　介質溫度：-40-300℃

　　環境溫度：-10-70℃

　　壓力類型：表壓，絕壓，密封壓

　　供電電源：24VDC

　　綜合精度：0.1、0.3、0.5級可選

　　過載壓力：200%FS

　　長期穩定性：≤0.2%FS/年

　　固有頻率：5KHz-650KHz

　　靈敏度溫度漂移：±0.03%FS/℃

　　零點溫度漂移：±0.03%FS/℃

　　外殼防護：IP65

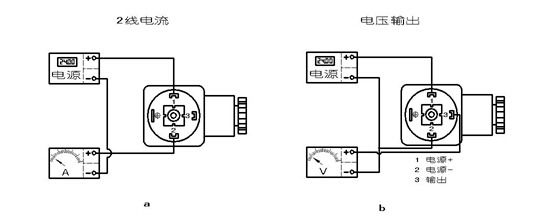

1.赫斯曼結構電氣連接如下圖a、b：



　　直接引線結構電氣連接：

　　電流：紅線：24VDC;

　　綠線：電流輸出。

　　電壓：紅線：24VDC;

　　藍線：電源-;

　　黃線：電壓輸出+。

　　安裝方法

　?、?選擇易于操作、維護的地方進行安裝;

　?、?應盡量遠離振動源安裝;

　　⑶ 應盡量遠離熱源的地方;

　　⑷ 建議通過閥門與測量管道連接;

　?、?安裝時用扳手夾緊在變送器六方處;

　　⑹ 操作時Hirschmann接頭與外殼連接處不能轉動。

　　安全使用注意事項

　　⑴ 搬運與安裝變送器時應小心謹慎，避免元器件受沖擊而損壞，影響電路的性能。

　?、?變送器進壓口內有隔離膜片，切勿人為用異物觸碰。

　?、?電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。

　?、?在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。


　技術性能
